Las salas eléctricas y de servicios generales de una subestación concentran tableros, control y energía crítica: ante un amago de incendio no se puede usar agua y cada minuto de indisponibilidad tiene costo operacional. Para Genpower, Protec PCI ejecutó la ingeniería de detalle, el suministro, la instalación y las pruebas de aceptación de sistemas de supresión por agente limpio FM-200 integrados con detección y alarma, en salas modulares tipo contenedor de sus subestaciones.

El proyecto abarcó la Subestación Seccionadora El Rosal 220 kV, en Los Ángeles, Región del Bío-Bío, y la sala eléctrica de la planta fotovoltaica Andes Solar II. En cada recinto se entregó un sistema operativo, calculado conforme a NFPA 2001 y respaldado por su memoria de cálculo, planos as-built y carpeta técnica de entrega.

Alcance ejecutado

Protec PCI se hizo cargo del proyecto de extremo a extremo, desde la ingeniería de detalle hasta la puesta en servicio y la entrega de la documentación técnica al cliente:

Ingeniería de detalle: criterios de diseño, especificaciones técnicas y memoria de cálculo hidráulico del agente FM-200 por cada sala.

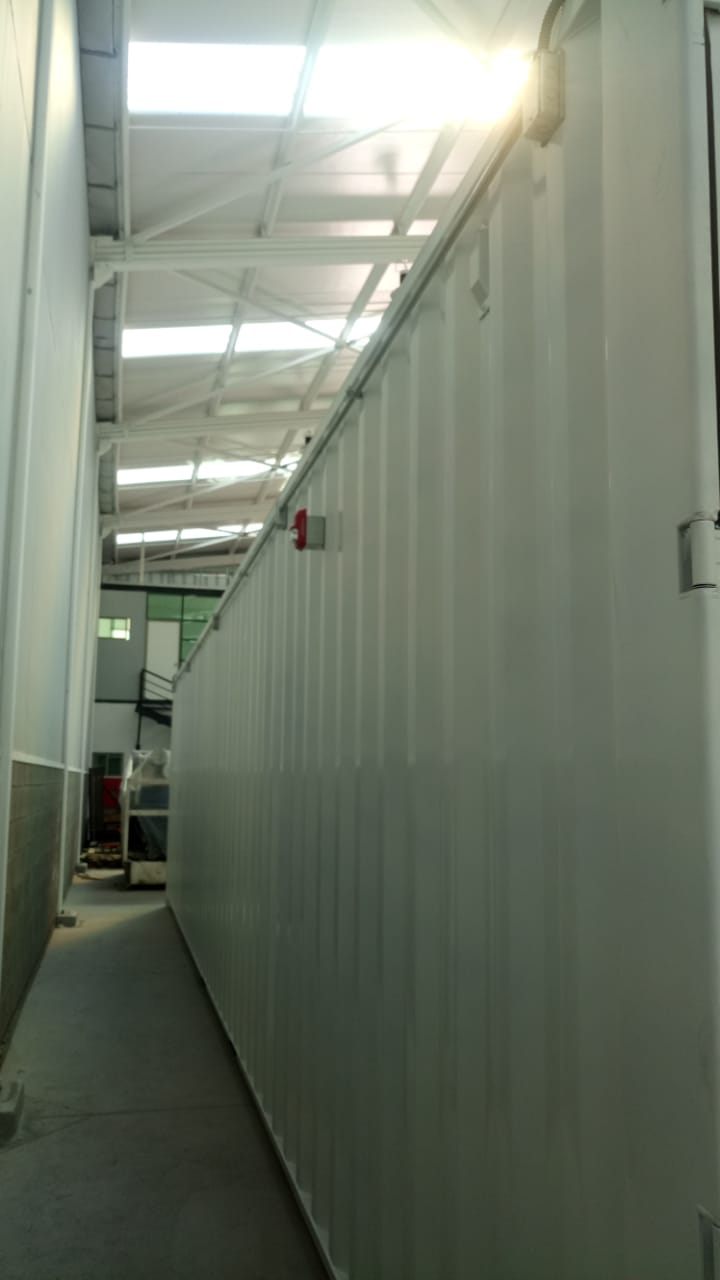

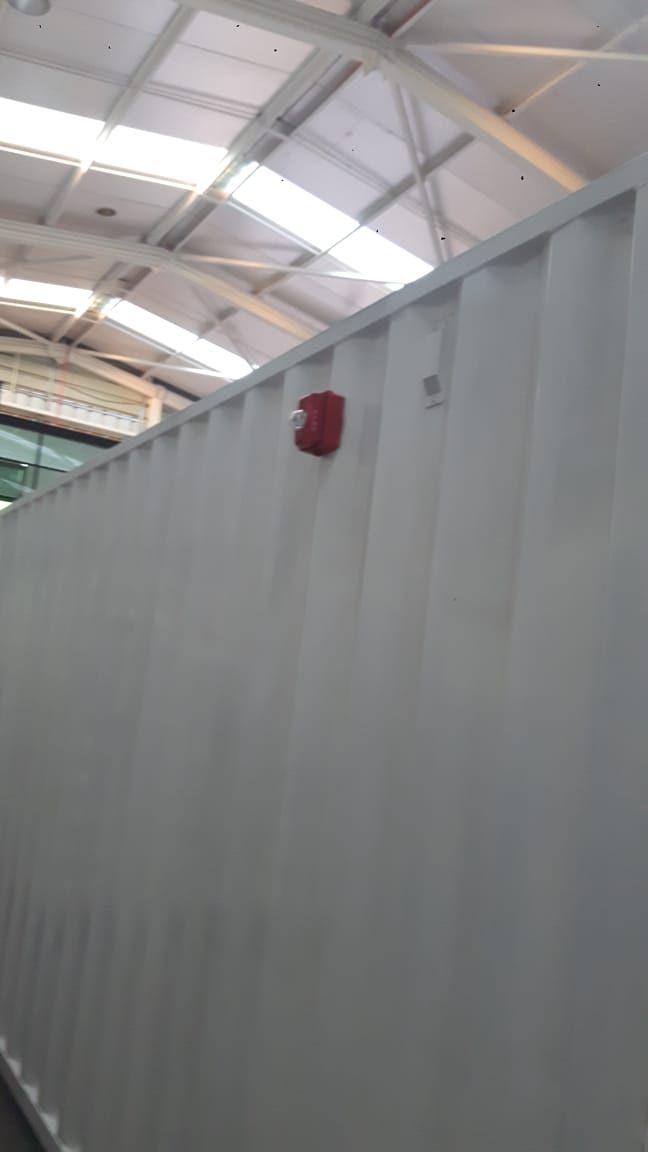

Suministro e instalación del sistema de supresión y del sistema de detección y alarma en salas modulares de subestación.
Salas intervenidas: tres salas de servicios generales en la Subestación Seccionadora El Rosal 220 kV (Los Ángeles, Región del Bío-Bío) y la sala eléctrica modular de la planta fotovoltaica Andes Solar II.
Pruebas de aceptación, protocolo de finalización y certificado de instalación firmado.
Entrega de carpeta técnica: planos de planta, isométricos y detalles, hojas técnicas de equipos, manual de operación de la central y memoria de cálculo.

Solución técnica y sistemas

La solución combina extinción automática por agente limpio gaseoso con un sistema de detección que comanda la descarga, apropiado para recintos energizados donde no es viable el uso de agua:

Agente extintor FM-200 (HFC-227ea), limpio, no conductor y sin residuos, dimensionado a una concentración mínima de diseño de 7,2% con factor de seguridad para riesgo Clase C.
Cilindro de agente por sala con boquillas de descarga calculadas para liberar el 95% del agente en torno a 9,8 segundos, manteniendo la concentración de extinción al menos 10 minutos.
Cálculo hidráulico de la red de cañerías de acero y boquillas mediante software certificado por el fabricante, conforme a NFPA 2001.

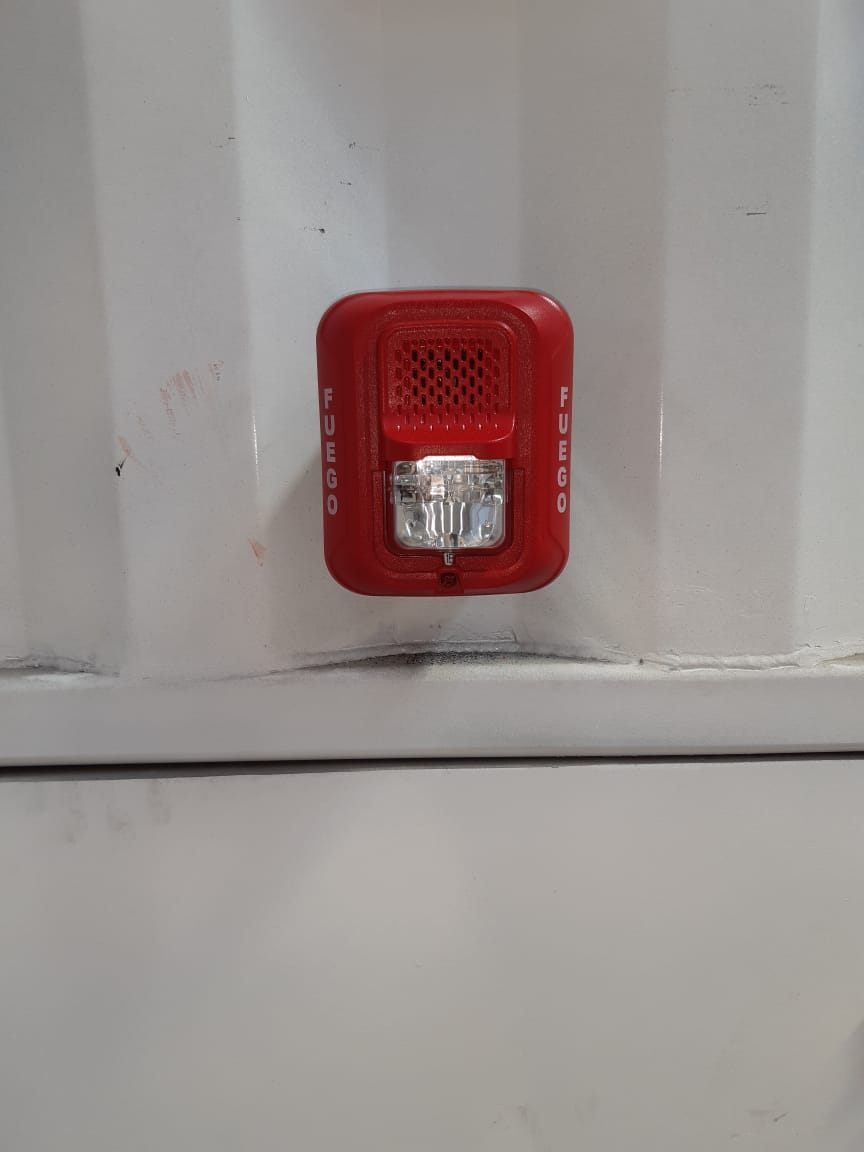

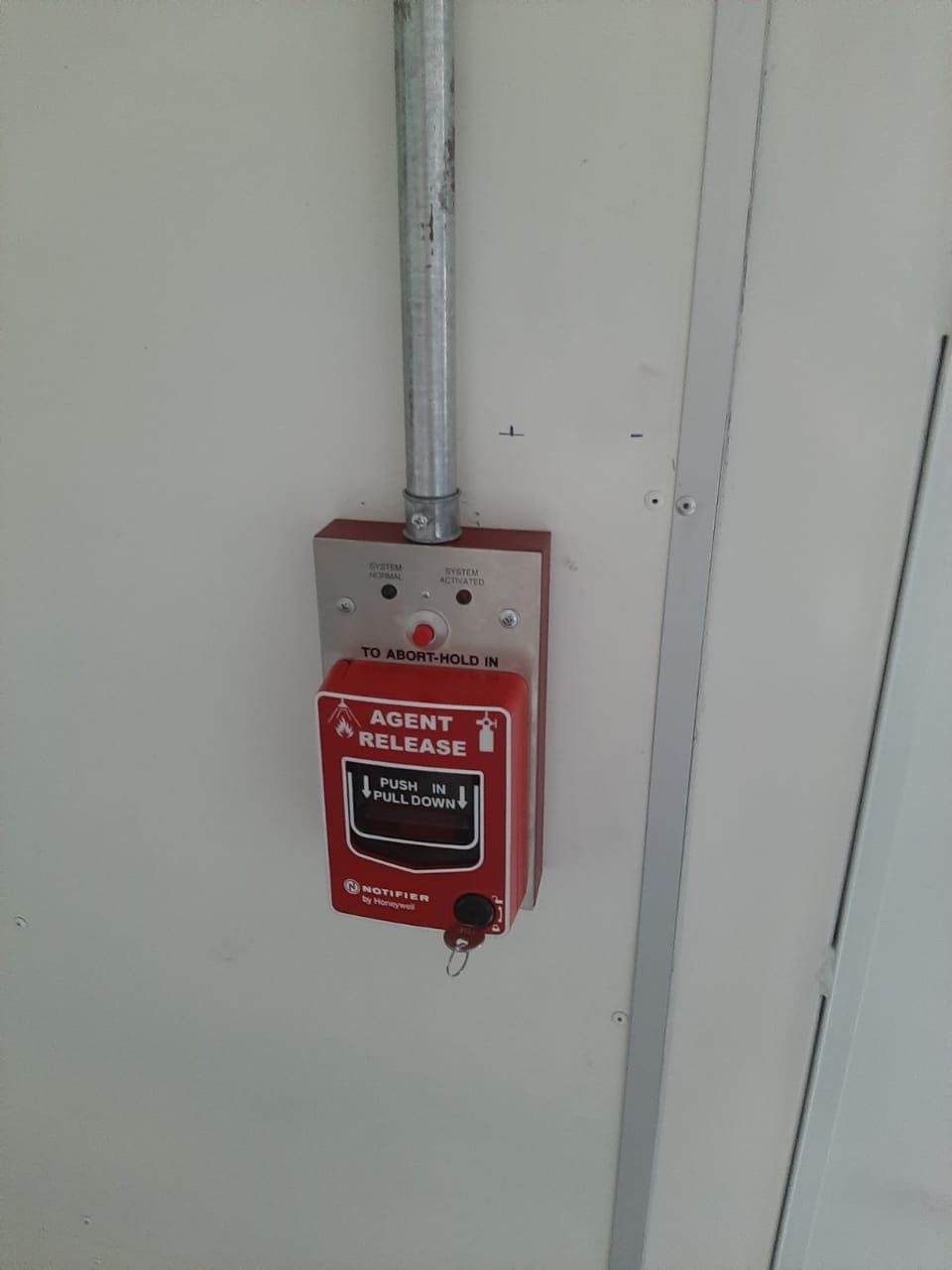

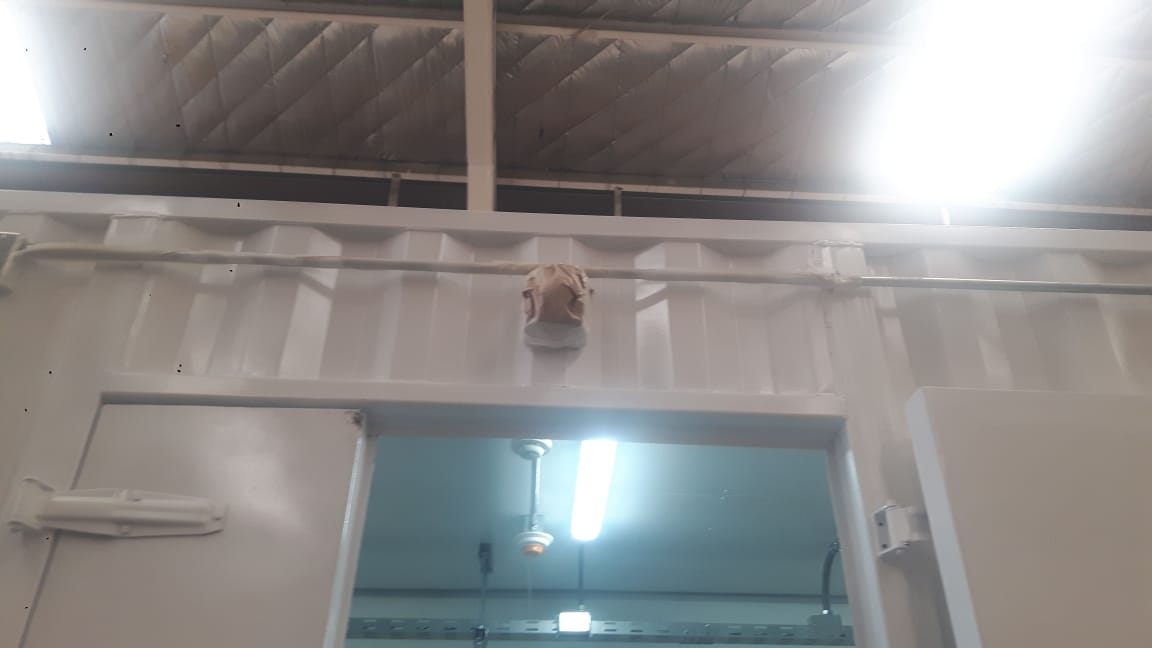

Detección y alarma con central de extinción Notifier RP-2002E, detectores fotoeléctricos y térmicos, pulsadores manuales, pulsador de descarga, sirenas con luz estroboscópica y campana de alarma.
Funciones de control asociadas, incluido el apagado del sistema de climatización (HVAC) al activarse la secuencia de descarga, y respaldo por baterías para energía secundaria.

Normativa aplicada

El diseño, la instalación y las pruebas se desarrollaron sobre el marco normativo internacional aplicado en Chile para sistemas de agente limpio y de detección:

NFPA 2001 — Sistemas de extinción de incendios con agentes limpios: concentración de diseño, cálculo de cantidad de agente, tiempo de descarga y duración de la protección.
NFPA 72 (edición 2013) — Detección, alarma y señalización; registro de finalización del sistema.
NFPA 10 y NFPA 70 como referencias complementarias de extintores portátiles e instalación eléctrica.
Equipos y dispositivos listados para servicio de incendio, con aprobación UL/ULC o FM.

Resultado y entrega

Cada sala fue entregada con su sistema operativo y verificado mediante pruebas de aceptación, dejando registro formal de cumplimiento:

Sistemas de supresión y detección en servicio en las salas de El Rosal 220 kV y en la sala modular de Andes Solar II.
Protocolo de finalización y certificado de instalación firmados por Protec PCI como contratista responsable.
Memoria de cálculo y planos por sala que respaldan la concentración de diseño y la distribución de cañerías y boquillas.
Carpeta técnica completa entregada al cliente para operación y futura mantención del sistema.
