Cuando una planta industrial necesita protección contra incendio, no basta con instalar cañerías: se requiere ingeniería, equipos correctamente dimensionados y verificación en terreno. Para SGS Minerals S.A. y su planta La Negra, en la Región de Antofagasta, Protec PCI ejecutó la construcción e instalación completa de un sistema de extinción por red húmeda exterior, conforme a las bases de licitación y al diseño entregado por el mandante.
El proyecto integró la red de cañerías de alimentación, nueve grifos de incendio con sus gabinetes porta-manguera, una sala de bombas contra incendio bajo criterio NFPA 20 y dos estanques de reserva de agua, además de toda la valvulería supervisada y la conexión para bomberos. Como cierre técnico se desarrolló un informe de prueba de caudal y presión con instrumentación Pitot/piezómetro y curva de descarga de la bomba.
Alcance ejecutado
Protec PCI asumió la construcción e instalación integral del sistema de extinción por red húmeda exterior de la planta, sobre la base del diseño provisto por terceros y las bases de licitación. El alcance abarcó:
- Red externa de cañerías en acero de 4" y 6", y HDPE PN16, para alimentación del anillo de extinción.
- Nueve (9) grifos de incendio de 4x2½x2½" con sus respectivos gabinetes porta-manguera.
- Sala de bombas contra incendio con bomba principal eléctrica y bomba jockey.
- Dos estanques de almacenamiento de agua de 30 m³ cada uno, dispuestos a enterrar en vaso comunicante.
- Valvulería OS&Y y de mariposa con supervisión, siamesa para bomberos de 4x3x3", placas antivórtice, línea sensora de presión y medidor de flujo tipo Venturi.
El alcance excluyó expresamente las obras civiles, que fueron ejecutadas por terceros.
Solución técnica y sistemas
El corazón del sistema es la sala de bombas contra incendio, dimensionada para entregar presión y caudal de extinción de forma confiable:
- Bomba principal eléctrica Wilo BM40/215 de 15 HP, con punto de operación de aproximadamente 128 gpm a ~80 psi.
- Bomba jockey CNP CDLF4-10, para mantenimiento de presión de la red.
- Línea de censado individual de presión conforme al artículo 4.30.1 de NFPA 20.
- Estanques de reserva de 30 m³ en configuración de vaso comunicante.
La distribución se resolvió con cañería de acero (4"/6") y HDPE PN16 hacia los nueve grifos de incendio con gabinetes porta-manguera, integrando válvulas supervisadas, placas antivórtice y medición de flujo Venturi para el control hidráulico del sistema.
Normativa aplicada
El proyecto se desarrolló bajo el marco normativo de referencia para sistemas de extinción a base de agua de uso industrial:
- NFPA 14 — Montantes y mangueras.
- NFPA 20 — Bombas estacionarias contra incendio (incluyendo línea de censado individual, art. 4.30.1).
- NFPA 25 — Inspección, prueba y mantenimiento de sistemas a base de agua.
- NFPA 13 — Rociadores, referida en las recomendaciones de cálculo hidráulico.
- NFPA 22 — Estanques de agua, referida para el suministro automatizado recomendado.
- NCh 1646.Of.2004 — Grifos de incendio.
- NCh 691.Of.1998 — Agua potable: conducción, regulación y distribución.
- OGUC — Ordenanza General de Urbanismo y Construcciones.
Resultado y entrega
El sistema fue construido, instalado y entregado con su carpeta entregable al cliente, que incluyó planos as-built, especificaciones técnicas (EETT), memoria de cálculo, manuales y un informe técnico de prueba de caudal y presión realizado con instrumentación Pitot/piezómetro y curva de descarga de la bomba. Se emitieron además el certificado y la boleta de garantía de instalación.
En la prueba de caudal realizada (Rev. A) se identificó que el ensayo no pudo culminarse por falta de agua en el estanque al momento de la medición, dejándose recomendaciones técnicas de rigor: completar el cálculo hidráulico y avanzar hacia un suministro de agua automatizado conforme a NFPA 22. Este registro refleja el estándar de documentación y trazabilidad de ingeniería con que Protec-PCI cierra sus proyectos industriales.

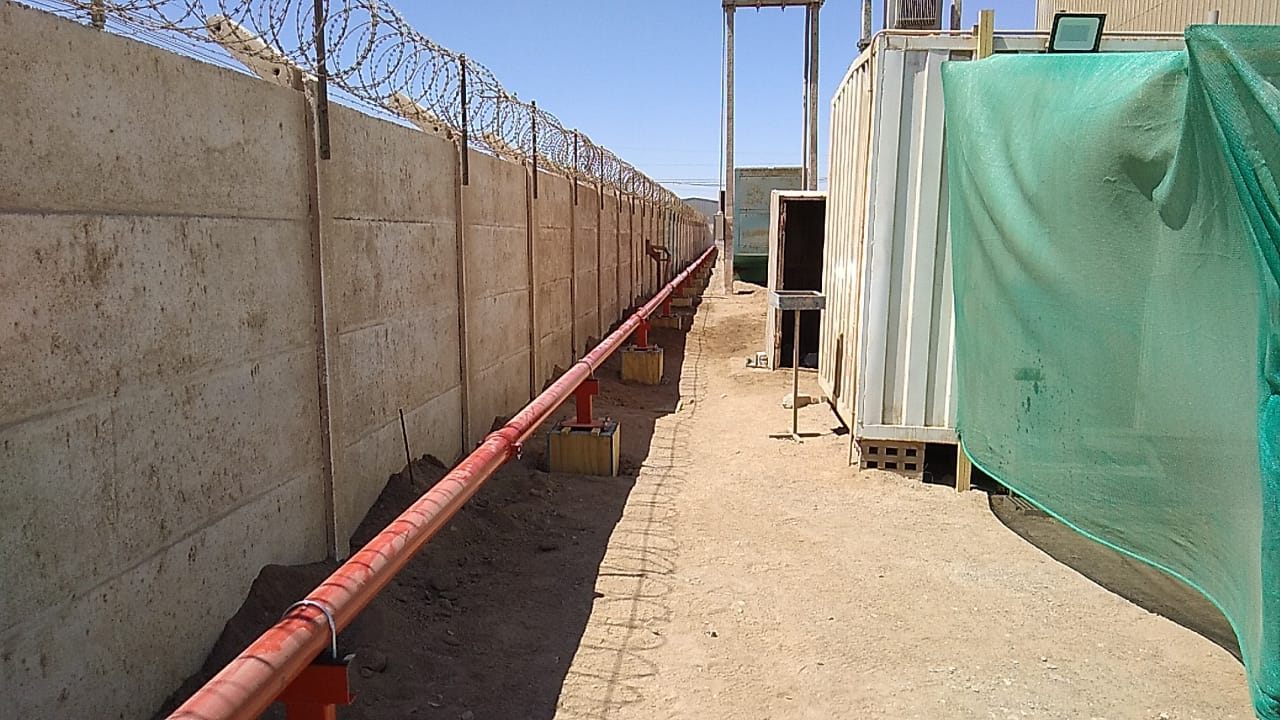

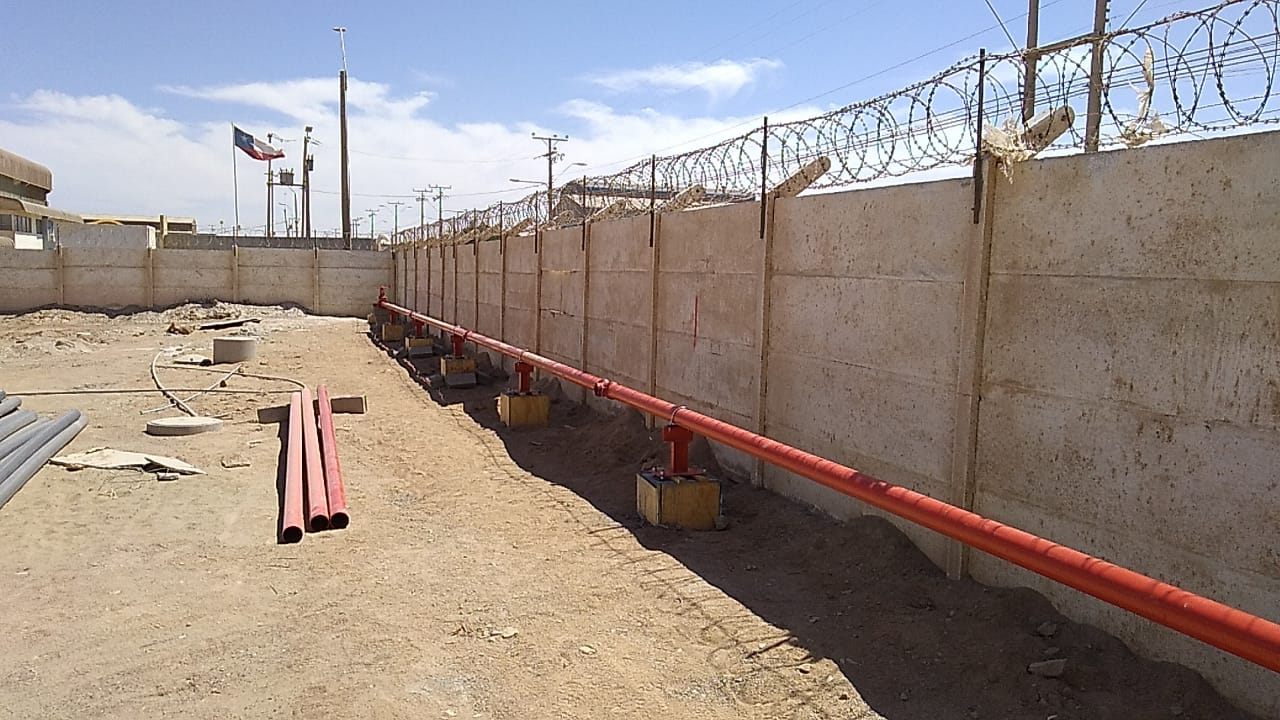

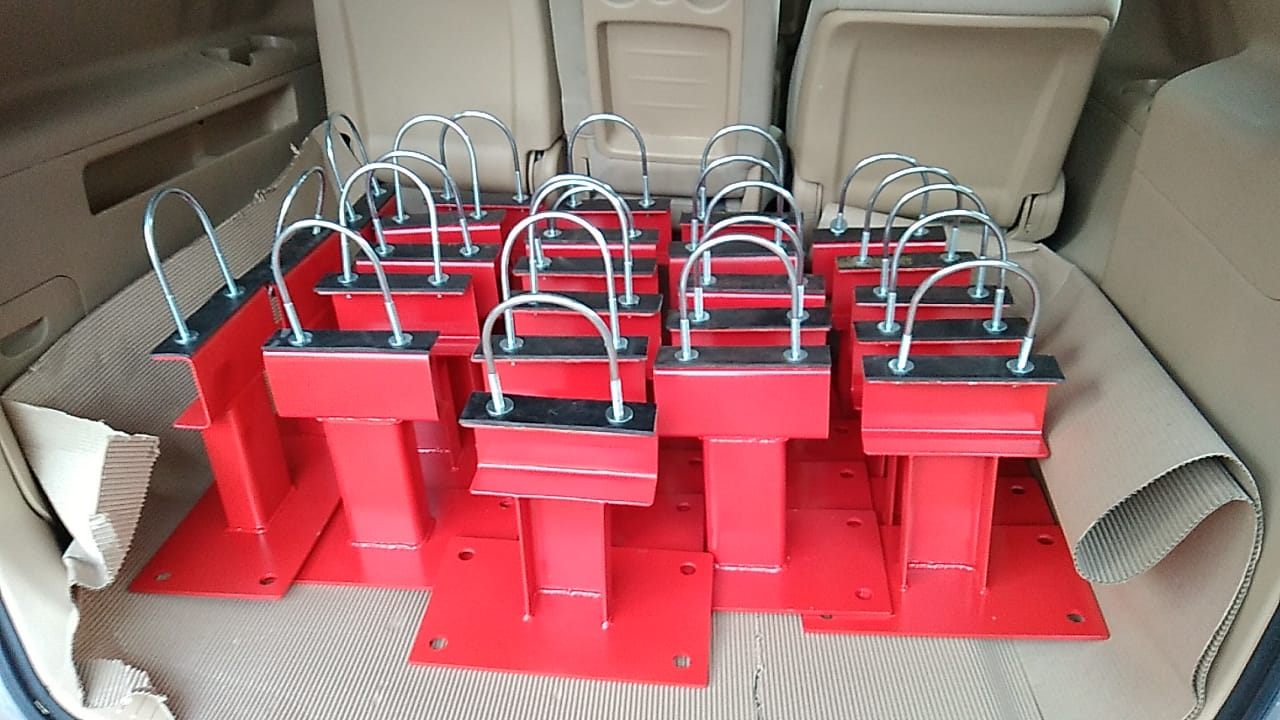

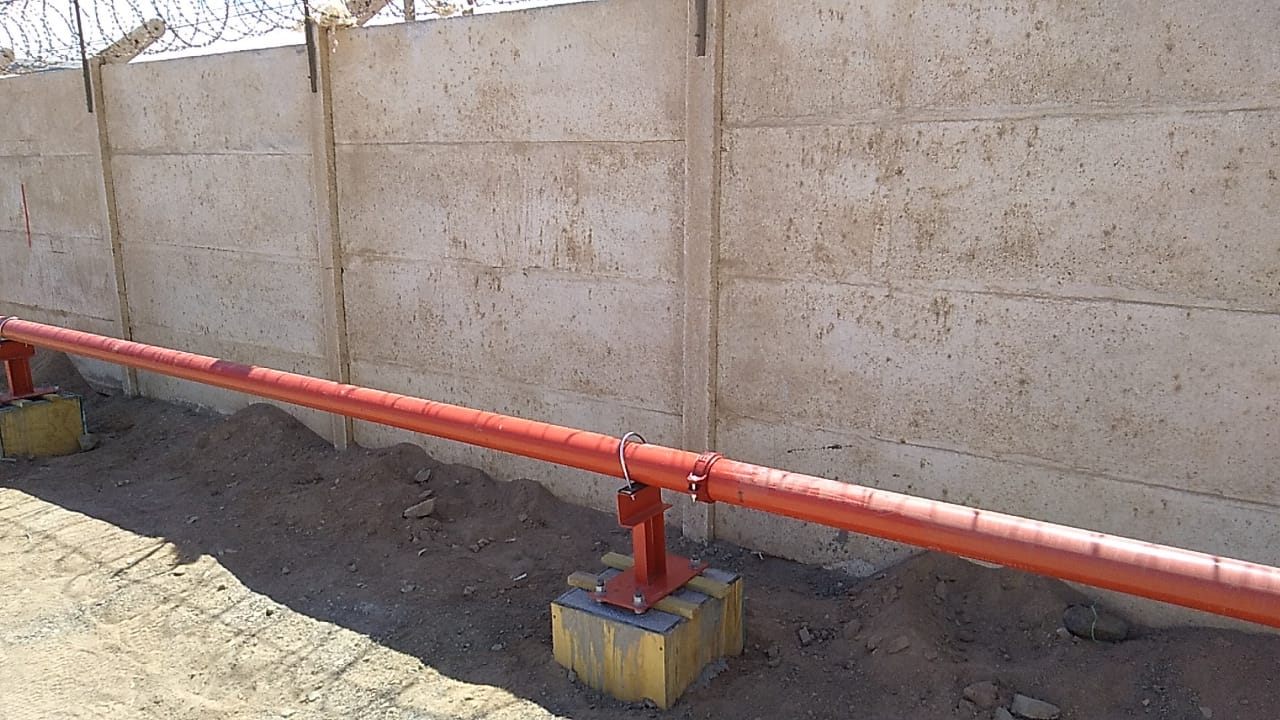

Registro fotográfico
Imágenes reales de la ejecución en obra.
